Ревизии и прочистки ПНД ПЭ100

Ревизии и прочистки из ПНД ПЭ100 применяются для организации доступа к трубопроводу при техническом обслуживании канализационных, водоотводных и других инженерных сетей. С их помощью можно выполнять удаление засоров, промывку труб, обслуживание и другие работы без демонтажа основного участка трубопровода.

Несмотря на схожее назначение, ревизии и прочистки отличаются конструкцией и расположением обслуживающего отверстия. Поэтому при выборе изделия важно учитывать не только диаметр трубы и SDR, но и требуемую схему доступа внутрь трубопровода.

Ревизии ПНД

Ревизия ПНД представляет собой фасонный элемент с боковым патрубком, расположенным под углом к основной трубе. Закрывающий элемент устанавливается именно на этом боковом отводе. Такая конструкция позволяет получить доступ к внутренней полости трубопровода в месте установки.

В каталоге представлены ревизии с патрубками под углом 45° и 90°. Наклонное исполнение обеспечивает более плавный ввод инструмента в основную линию, что удобно при проведении работ на трубопроводе.

Ревизии с резьбовой крышкой

В этом исполнении боковой патрубок закрывается резьбовой крышкой. Для проведения обслуживания крышку снимают, после чего появляется доступ внутрь трубопровода. После завершения работ отверстие закрывается обратно.

Ревизии с резьбовой крышкой подходят для участков, где требуется компактная точка доступа без использования болтового фланцевого соединения.

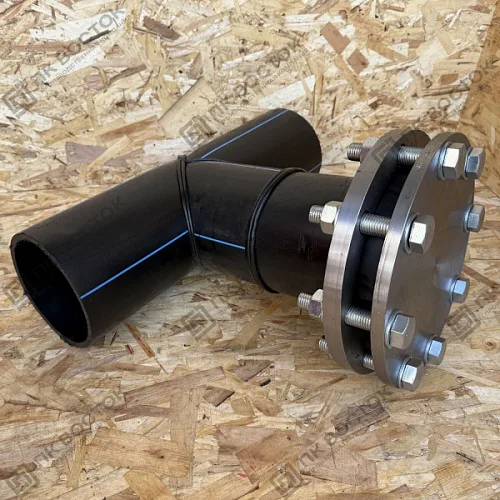

Фланцевые ревизии

Фланцевая ревизия имеет фланцевый узел на боковом патрубке. Для закрытия отверстия используется ответная деталь с прокладкой и крепежом. Такое исполнение удобно там, где требуется разъемное соединение и возможность периодического демонтажа крышки.

При выборе фланцевой ревизии необходимо учитывать параметры ответного фланца, а также комплектацию конкретного изделия. Прокладка и крепление могут поставляться отдельно.

Прочистки ПНД

Прочистка ПНД конструктивно отличается от ревизии расположением обслуживающего узла. Отверстие для доступа находится соосно основной трубе, то есть инструмент вводится непосредственно по оси трубопровода.

Такое исполнение предназначено для случаев, когда необходимо обеспечить прямой доступ в направлении основной линии. Инструмент проходит по оси трубы, что удобно при удалении засоров, промывке и обслуживании протяженных участков.

Прочистки с резьбовой крышкой

Прочистка с резьбовой крышкой имеет прямой соосный участок с резьбовым закрывающим элементом. Для проведения работ крышку снимают, после чего открывается проход в трубопровод. После обслуживания крышка устанавливается обратно.

Резьбовое исполнение отличается простой конструкцией и не требует болтового соединения для закрытия точки доступа.

Фланцевые прочистки

В конструкции фланцевой прочистки фланцевый узел располагается соосно трубе, а не на боковом отводе. Благодаря этому доступ к трубопроводу осуществляется непосредственно по его продольной оси.

Фланцевое соединение позволяет использовать разъемную крышку или другую ответную деталь. При необходимости закрывающий элемент можно демонтировать для проведения обслуживания трубопровода.

В чем разница между ревизией и прочисткой

Варианты исполнения

В каталоге представлены оба типа изделий — ревизии и прочистки ПНД. В зависимости от конструкции и условий эксплуатации доступны варианты с разными способами закрытия обслуживающего отверстия:

• ревизии с резьбовой крышкой — боковой патрубок закрывается резьбовым элементом;
• фланцевые ревизии — боковой патрубок оснащен фланцевым узлом;
• прочистки с резьбовой крышкой — соосный с трубой участок закрывается резьбовой крышкой;
• фланцевые прочистки — соосный участок оснащен фланцем для разъемного соединения.

Кроме расположения обслуживающего узла, изделия различаются диаметром, SDR, способом изготовления и конструктивным исполнением. Перед заказом необходимо сопоставить параметры фитинга с характеристиками трубопровода.

Материал и изготовление

Ревизии и прочистки изготавливаются из полиэтилена ПЭ100. В зависимости от конкретного исполнения и диаметра конструкция может выполняться как цельным формованным элементом, так и сварной из отдельных полиэтиленовых деталей.

Сварные концы предназначены для соединения с ПНД-трубами соответствующего диаметра. Способ сварки подбирается с учетом конструкции изделия и параметров монтируемой системы.

Монтаж и эксплуатация

Перед установкой необходимо проверить соответствие диаметра, SDR и конструкции изделия параметрам трубопровода. Сварные соединения выполняются с соблюдением технологии монтажа полиэтиленовых труб.

После установки обслуживающий узел должен оставаться доступным для проведения необходимых работ. При использовании фланцевого исполнения ответные элементы, прокладка и крепеж подбираются в соответствии с конкретной конструкцией изделия. Комплектация зависит от выбранной позиции каталога.

Как выбрать подходящий вариант

При выборе необходимо прежде всего определить, какой способ доступа требуется на конкретном участке. Если доступ должен осуществляться через боковой патрубок, используется ревизия. Если требуется прямой вход инструмента по оси трубопровода, выбирается прочистка.

После определения типа изделия подбираются диаметр, SDR и вариант закрытия — резьбовая крышка или фланцевое исполнение. Для фланцевых моделей дополнительно следует учитывать параметры ответного соединения и необходимость приобретения прокладки и крепежа.

Если нужного диаметра или исполнения нет в каталоге, уточните наличие у менеджера. Мы поможем подобрать подходящий вариант по диаметру трубы, SDR, типу соединения и конструкции обслуживающего узла.
